#1 21-04-2022 09:06:28

E-Ryc
Člen
Místo: Praha / Horazdovicko
Registrovaný: 08-09-2020
Příspěvky: 820

Kolmice na prstenci

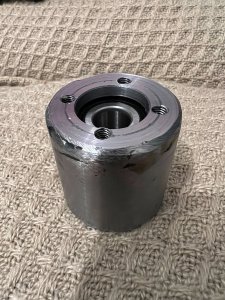

Ahoj, mozna blba strojarska otazka, urcite na to bude jednoducha odpoved. Jak spravne/nejsnaz vynest na prstenec dve kolme cary prochazejici "virtualnim" stredem (ctyri diry symetricky kolem stredu, ktery uz tam neni) s pouzitim beznych nastroju/meridel?

Pozadi - jsem blbec, prehodil jsem dve operace (orysovani a odsoustruzeni stredu). Nakonec jsem to nejak udelal, ale presnost nic moc, nastesti tady to nevadi (srouby na klicku u zakruzovacky)
Predem dik

http://www.svarforum.cz/forum/uploads/thumbs/9855_kladka_zakruzovacka.jpg


IDEAL Tecnomig 212 LCD, Fronius TransPocket 150, IDEAL EXPERT TIG 220 AC/DC PULSE LCD, Ideal Praktik 220 LCD (v pořadí podle četnosti používání)

Offline



#2 21-04-2022 09:23:29

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 2847

Re: Kolmice na prstenci

Offline



#3 21-04-2022 09:31:58

E-Ryc
Člen
Místo: Praha / Horazdovicko
Registrovaný: 08-09-2020
Příspěvky: 820

Re: Kolmice na prstenci

Neco podobneho mam, ale to jsem prave nevymyslel, jak pouzit. Prvni cara je jasna, ale jak udelat tu druhou, aby byla kolma na tu prvni a zaroven prochazela stredem (teda mistem ve vzduchu, kde byl stred)?
EDIT EDIT: u toho z odkazu by to asi slo (pokud se ty dva posuvne kusy dostanou dostatecne blizko k sobe, podle fotky bych rekl, ze spis ne), ja na svem nemam ten V stredici kus.

EDIT: tak me napada, ze kdyby se podel toho pravitka (zajisti stred) prilozil trojuhelnik s ryskou (ten zajisti kolmost), tak by to asi zafungovalo. Ale trochu to pripomina drbani levou nohou za pravym uchem.
Nebo pak samozrejme nalepit na univerzalku nejakou stupnici a skrabnout to nozem. Ale to me vcera nejak nedocvaklo.
A napad do tretice, na 3D tiskarne (nebo jinak) udelat kuzel s ryskami na plasti, ten strcit do stredove diry a prenest rysky na prstenec.

Editoval E-Ryc (21-04-2022 10:09:59)


IDEAL Tecnomig 212 LCD, Fronius TransPocket 150, IDEAL EXPERT TIG 220 AC/DC PULSE LCD, Ideal Praktik 220 LCD (v pořadí podle četnosti používání)

Offline



#4 21-04-2022 12:10:20

Charon
Člen
Místo: Praha
Registrovaný: 17-08-2014
Příspěvky: 1619

Re: Kolmice na prstenci

Pokud potřebuješ kreslit v díře, nalep na to papír a nakresli to na něm. Když to budeš mít nakreslený předem třeba z tiskárny (čtverečkovaný papír může mnohdy stačit), tak jen půjde o to šablonu správně umístit a máš za chvilku vyřešeno. Abys nemusel na šablonu kreslit přesnou kružnici obvodu, tak jich s odstupnováním nakresli několiv a  chytni se té nejvhodnější.

Nebo.

Na nalezení středu je asi nejednodušší nakreslit rovnou čáru protínající kruh ve dvou místech - úsečku, najdi střed úsečky (měřením nebo kružítkem) a ve středu úsečky udělej kolmici (od kraje ke kraji kružnice) na úsečku. Střed kruhu je pak v místě středu kolmice. Nemůžeš-li kreslit na střed kružnice, tak k úsečce udělej kolmou úsečku nejlépe v koncovém bodě, najdi střed a středem protni kolmici protínající konce kruhu. Kolmice procházející středem úseček jsou na sebe kolmý a jejich průsečík je střed kruhu.

Editoval Charon (21-04-2022 12:28:02)

Offline



#5 21-04-2022 14:05:47

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 4891

Re: Kolmice na prstenci

Podívej se tady od cca 12min.:
https://www.youtube.com/watch?v=U9v4FHaAOdg


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#6 21-04-2022 14:15:58

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 2847

Re: Kolmice na prstenci

Čtyřhran na kleštinu mám, tak bych to dělal já, ale nepředpokládal jsem, že ho bude mít i tazatel. Jinak by se neptal smile

Editoval pafik1605 (21-04-2022 14:16:20)

Offline



#7 21-04-2022 14:34:01

E-Ryc
Člen
Místo: Praha / Horazdovicko
Registrovaný: 08-09-2020
Příspěvky: 820

Re: Kolmice na prstenci

Famater> Mozna neco prehlizim (video jsem jen proskakal), ale ja ty diry potreboval z celni strany (viz fotka nahore, jsou to ty se zavitem), ne z boku. Nicmene postup ukladam do hlavy (a do playlistu na YT) pro budouci pouziti.
pafik1605> presne tak, ani jsem nemel tucha, ze takovahle vec existuje.

Ale kdyz se v cervnu firma okoti (bonusy), tak frezka je prvnim miste nakupniho seznamu a nejaky lepsi soustruh hned za ni (ale to uz asi letos nebude). A pak uz jen sama pozitiva a socialni jistoty utraceni za prislusenstvi...


IDEAL Tecnomig 212 LCD, Fronius TransPocket 150, IDEAL EXPERT TIG 220 AC/DC PULSE LCD, Ideal Praktik 220 LCD (v pořadí podle četnosti používání)

Offline



#8 21-04-2022 16:09:38

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 4891

Re: Kolmice na prstenci

Já vím, že to je jinak,ale je zajímavé, jak hledala střed.
Já bych to asi ale dělal v soustruhu, Obvod univerzálky bych rozdělil na 4 díly. A vyznačil rysky na obvodu univezálky. Nožem přesně ustavenýn do osy bych udělal ("škrábnul") rysku. otočil o 90° a zase udělal rysku. Potom bych to zkontroloval ještě na zbývající ryskách. Roztečnou kružnici byk také naznačil na soustruhu.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#9 21-04-2022 16:47:26

Honza007
Člen
Místo: Český ráj 294 11
Registrovaný: 10-12-2011
Příspěvky: 2491

Re: Kolmice na prstenci

Perfektor .Nebo na soustruhu. Uhelnik s 45stupnovym pravitkem take lze pouzit.

Editoval Honza007 (21-04-2022 16:48:24)


Jak šel čas KS250 Triodyna WLSP315 Unimig 400 Trafo po dědovi, invertor telvin,gama,autogen a dalsi.Dnes Migatronic Pilot2400 Flex330 Alfa-in 350 a 250 plazma Cebora Fronius 1400 Speedglas 9100XX a doma pro radost BWIG 180 BSP-40 WMP 200 s  AEK 024
Prosím než se zeptáte nebudte líní HLEDAT www.google.cz  http://cs.wikipedia.org  a hlavně používat mozek wink Lidi nebuďte líní přemýšlet a číst.

Offline



#10 21-04-2022 17:46:15

m.evil
Člen
Registrovaný: 22-10-2007
Příspěvky: 2125

Re: Kolmice na prstenci

A takto by to nešlo ? https://youtu.be/a6a5HTsYCSY?t=1158
Len neviem či to funguje aj na 4 diery .

Editoval m.evil (21-04-2022 17:47:26)

Offline



#11 22-04-2022 08:34:49

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 2847

Re: Kolmice na prstenci

E-Ryc napsal(a):

Famater> Mozna neco prehlizim (video jsem jen proskakal), ale ja ty diry potreboval z celni strany (viz fotka nahore, jsou to ty se zavitem), ne z boku. .....

Mrknul jsem na to jen zběžně, takže nevím, jak to tam je, ale je to jednoduchý. Postavíš na výšku, z boku ošetříš dorazem, našteluješ vrták, a pak už jen otáčíš o 90 stupnů.
Famater: proč bys dělil obvod univerzály na 4 díly? Vezmi rovnou čtyřpaknovku, tu už někdo rozdělil  smile

Offline



#12 22-04-2022 09:24:56

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 4891

Re: Kolmice na prstenci

Protože je samostředící. Já mám 4paknovku nezávislou. A rozdělení na 4 je jednoduché. Proužek papíru namotáš na obvod, odstřihneč co přesahuje, složiš napůl a zase napůl. namotáš na univerzálku, fixou uděláš rysky. Někde upneš magnetický stojánek s ukazovátkem tak, abys mohl proti němu natočit univerzálku s ryskami.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#13 22-04-2022 10:50:11

senior
Člen
Registrovaný: 14-10-2011
Příspěvky: 1373

Re: Kolmice na prstenci

Na sústruhu je to jednoduché. Do nožovej hlavy upnem rysovací nástroj, prípadne rovno vrtáci tool. Na pakňu položím a zrovnám vodováhu, narysujem, otočím o 180 °, narysujem, pakňu dám do zvislej polohy, priložím uholník a naňho vodováhu a pokračujem.
Ak niekto potrebuje častejšie deliť obvody, najlepšie je urobiť si prípravok ktorý sa upevní do zadnej časti vretena. Ten prípravok obsahuje kotúč, kde sa naň dá upevniť 360° uhlomer, prípadne iný papierový kotúč s potrebným rozdelením značiek. Tie papierové kotúče si vytváram v CAD - e, je požné použiť aj iné kresliace nástroje.
Pri jednorázovom použití je možná aj jednoduchšia forma delenia a to: Zmerám si priemer, ten vynásobím číslom 3,14, Vyrobím si papierový pásik s rovnomerne rozdelenými značkami, pásik prilepím na obvod a cez značky ojamkujem (odulčíkujem). Pri tomto spôsobe je však potrebné pripočítať k priemeru 2x hrúbku papiera, prípadne aj vrstvu lepidla.
Enjoy!

Offline



#14 22-04-2022 11:52:35

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 2847

Re: Kolmice na prstenci

Famater napsal(a):

Protože je samostředící. Já mám 4paknovku nezávislou. A rozdělení na 4 je jednoduché. Proužek papíru namotáš na obvod, odstřihneč co přesahuje, složiš napůl a zase napůl. namotáš na univerzálku, fixou uděláš rysky. Někde upneš magnetický stojánek s ukazovátkem tak, abys mohl proti němu natočit univerzálku s ryskami.

To je přeci fuk, že je nezávislá. Čelisti má úhlově pořád na sterném místě.

Offline



#15 22-04-2022 12:55:08

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 4891

Re: Kolmice na prstenci

To jo, ale ten kus železa, na který je to potřeba narýsovat se musí vystředit. Kromě toho bych musel hlavu přehodit, jako základní mám tříčelist.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#16 23-04-2022 05:04:28

kemppin
Člen
Registrovaný: 24-05-2011
Příspěvky: 940

Re: Kolmice na prstenci

Na hledání středu je nejjednodušší použít středící úhelník. nebo:  Na desce nádrhem udělat
rysku středem,otočit do svislice a další ryska nám dá přesně 90*. Na větší věci se mi
osvědčil křížový laser.


Už jenom doma.
KEMPOWELD 4000w , AFIN 280AC/DCw ,  KITIN 1700hf , KM 12c , BERLAN BPS 40 ,
autogen + řezací RS 12 , ARISTO tech , ARISTO air

Offline



#17 23-04-2022 08:30:20

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 2847

Re: Kolmice na prstenci

Famater napsal(a):

To jo, ale ten kus železa, na který je to potřeba narýsovat se musí vystředit. Kromě toho bych musel hlavu přehodit, jako základní mám tříčelist.

Máš recht, moc jsem nemyslel a nedošlo mi, že s nevycentrovanou čtyřpaknovkou uděláš sice dvě kolmice, ale nepůjdou středem .... smile
Mimochodem, v poslední době jí přicházím na chuť. Trocha praxe a vycentruješ to raz dva. Klidně do stovky, pokud to je opravdu kulatý. Toho obvykle na čínským samostředícím sklíčidle nedosáhneš.

Offline



#18 23-04-2022 09:21:04

Charon
Člen
Místo: Praha
Registrovaný: 17-08-2014
Příspěvky: 1619

Re: Kolmice na prstenci

pafik1605 napsal(a):

Mimochodem, v poslední době jí přicházím na chuť. Trocha praxe a vycentruješ to raz dva. Klidně do stovky, pokud to je opravdu kulatý. Toho obvykle na čínským samostředícím sklíčidle nedosáhneš.

To mě zajímá, máš na centrování nějaký postup?

Já k tomu přistupuji selským rozumem, postupnou aproximací, ale trvá to. Řekněme, že chci upnout kulatou tyč. Najdu střed, od oka stahnu patny a natočím je tak aby byly vertikalně a horizontalně, dam do sklíčidla kulatinu (čouhá jen 2cm) a spodní patnu utahuji-povoluji tak dlouho, až označený střed je naproti trnu, nastavím horní patnu, pak o 90 stupnů otočím hlavou a stejný proces. Pak to celé párkrát zopakuji až jsem spokojen. Následně 2 vedle sebe ležící patny povolím a kulatinu vytáhnu na soustruženou déku. Nastavím střed proti trnu, povolené patny utáhnu.

Odpovídá to tvému postupu, nebo máš nějaký fígl, zlepšení?

Offline



#19 23-04-2022 09:36:00

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 4891

Re: Kolmice na prstenci

Princip je stejný, ale měřím hodinkami. Změřením házivosti, vím kolik mám na které pakně přidat, nebo ubrat. Přidání nebo ubrání zase měřím hodinkami. Nejdříve vystředění mezi jednou dvojicí paken, potom mezi druhou dvojicí.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#20 23-04-2022 11:20:16

Charon
Člen
Místo: Praha
Registrovaný: 17-08-2014
Příspěvky: 1619

Re: Kolmice na prstenci

Famater> měříš dole nebo nahoře?

Offline



#21 23-04-2022 12:43:20

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 2847

Re: Kolmice na prstenci

Jako Famater; hodinkama  a nehejbu s tím, když to ustavím. Z univerzály kouká to, co budu soustružit.
Obvykle nahoře, ale někdy musím i dovnitř big_smile

Offline



#22 23-04-2022 12:56:15

Charon
Člen
Místo: Praha
Registrovaný: 17-08-2014
Příspěvky: 1619

Re: Kolmice na prstenci

Dík pánové, zkusím to taky tak.

Offline



#23 23-04-2022 21:40:24

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 4891

Re: Kolmice na prstenci

Já mám hodinky z boku.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#24 24-04-2022 11:23:44

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 2847

Re: Kolmice na prstenci

Famater napsal(a):

Já mám hodinky z boku.

Ty musíš mít vždycky něco extra .. big_smile

Offline



#25 24-04-2022 12:40:40

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 4891

Re: Kolmice na prstenci

Já mám na hodinky držák ze 4HR a upínám je do rychlovýměnného držáku nože.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline
