El. schéma bodovací svářečky KM 12 C

Zdravím,
nejsem si jistý, zda sem toto téma přesně patří, ale potřeboval bych sehnat schéma bodovky KM 12 C, kterou bych potřeboval opravit. Zkoušel jsem googlit, našlo mi to pár diskusí, kde se po ní kdosi dožadoval, ale schéma žádné.

Předem díky, pokud se nějaká dobrá duše ozve.
Michal

Offline



#2 30-07-2012 00:45:13

kemppin
Člen
Registrovaný: 24-05-2011
Příspěvky: 914

Re: El. schéma bodovací svářečky KM 12 C

Svářečka se nechá ovlládat přímo ručně,nebo obsahuje jednoduchý časovač. Zkusim otevřít , jestli nemá vlepené schéma. Silové obvody prostřednictvím časovače , nebo přímo spínače ovládá stykač asi 25A.


Už jenom doma.
KEMPOWELD 4000w , AFIN 280AC/DCw ,  KITIN 1700hf , KM 12c , BERLAN BPS 40 ,
autogen + řezací RS 12 , ARISTO tech , ARISTO air

Offline



#3 06-08-2012 10:50:30

ubew
Člen
Registrovaný: 29-07-2012
Příspěvky: 5

Re: El. schéma bodovací svářečky KM 12 C

Díky i za toto, schéma se asi najít nepovedlo, že ? :-)

Editoval ubew (06-08-2012 10:55:40)

Offline



#4 08-12-2012 19:26:08

TOMY199
Člen
Registrovaný: 19-04-2008
Příspěvky: 184

Re: El. schéma bodovací svářečky KM 12 C

Zohnal som v zbernych surovinach bodovku KM 12C je na nej zlomena jedna hlinikova čast ktora ma držat mosadzenu tyč s elektrodou.A dalši problem je že mi tam chybaju tie mosadzene tyče ktore držia elektrody a potreboval by som vediet ake maju byt dlhe.Ak niekto z vas ma taku bodovku tak by som chcel poprosit o dlžku tych tyči a ešte by som chcel vediet či tam ma byt ma kabli krabička s časovačom a aky hruby plech sa s tym da bodovat.

Editoval TOMY199 (08-12-2012 19:27:02)

Offline



#5 09-12-2012 10:46:10

kemppin
Člen
Registrovaný: 24-05-2011
Příspěvky: 914

Re: El. schéma bodovací svářečky KM 12 C

Délka tyčí je 150mm.     Síla mat.        asi 2+2max.       V krabičce není důležitý časovač,ale stykač.


Už jenom doma.
KEMPOWELD 4000w , AFIN 280AC/DCw ,  KITIN 1700hf , KM 12c , BERLAN BPS 40 ,
autogen + řezací RS 12 , ARISTO tech , ARISTO air

Offline



#6 15-01-2013 15:10:33

TOMY199
Člen
Registrovaný: 19-04-2008
Příspěvky: 184

Re: El. schéma bodovací svářečky KM 12 C

Chcel by som poprosit ak niekto z vas ma doma  bodovku KM 12C,potreboval by som vediet hrubku a dlžku elektrod a kde su umiestnene elektrody v akej vzdialenosti od  hlinikovej uchytky ktora drži tyč vopred Dakujem.

Offline



#7 15-01-2013 20:32:10

kemppin
Člen
Registrovaný: 24-05-2011
Příspěvky: 914

Re: El. schéma bodovací svářečky KM 12 C

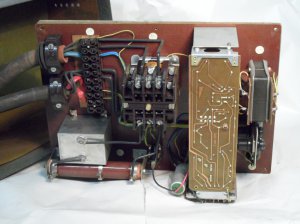

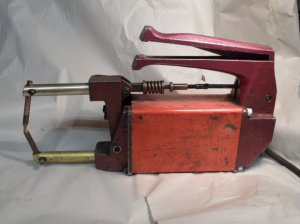

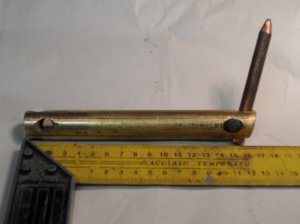

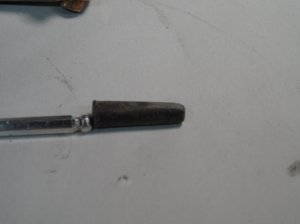

http://www.svarforum.cz/forum/uploads/thumbs/2924_sam_3010.jpg[/url]http://www.svarforum.cz/forum/uploads/thumbs/2924_sam_3011.jpg[/url]
http://www.svarforum.cz/forum/uploads/thumbs/2924_sam_3012.jpg[/url]
http://www.svarforum.cz/forum/uploads/thumbs/2924_sam_3013.jpg[/url]   Průměr ramen-22mm,délka ramen-170mm,průmer elektrody-10mm,délka-100mm,průměr klínu-10mm. Ramena jsou oboustranná. Jedna strana je kolmo,duhá má odklon 15*-je to vidět nafotkách.

Editoval kemppin (15-01-2013 21:25:24)


Už jenom doma.
KEMPOWELD 4000w , AFIN 280AC/DCw ,  KITIN 1700hf , KM 12c , BERLAN BPS 40 ,
autogen + řezací RS 12 , ARISTO tech , ARISTO air

Offline



#8 16-01-2013 10:43:53

TOMY199
Člen
Registrovaný: 19-04-2008
Příspěvky: 184

Re: El. schéma bodovací svářečky KM 12 C

Ďakujem.

Offline



#9 16-12-2013 12:00:56

Kříža
Člen
Registrovaný: 16-12-2013
Příspěvky: 1

Re: El. schéma bodovací svářečky KM 12 C

Zdravím majitele bodovek KM 12, mezi které jsem se nedávno také zařadil, protože jsem si koupil tuto malou bodovku na takové to domácí bastlení. A hlavně, kvůli čemu sem píši je to, že jsem s ní obdržel i kompletní výrobní dokumentaci, kterou jsem nafotil a mohu ji poslat případným zájemcům mailem. Tak když tak písněte.

Mějte se Kříža

Offline



#10 27-09-2017 07:14:15

otto1258
Člen
Registrovaný: 27-09-2017
Příspěvky: 2

Re: El. schéma bodovací svářečky KM 12 C

Kříža - prosím Tě o zaslání schémátka na KM12C, odešel mi tan tranzistor a má smazaný popis chladičem, tak nevím co tam patří....zkoušel jsem KF507,ale nevydržel....odešel během pikosekundy do křemíkového nebe...Díky moc!!!!

Offline



#11 29-08-2019 11:15:43

cricket199
Člen
Registrovaný: 26-05-2008
Příspěvky: 39

Re: El. schéma bodovací svářečky KM 12 C

Zdravím, vedel by mi niekto poslať dokumentáciu a schému ku tejto zváračke? Ďakujem

Offline



#12 29-08-2019 11:40:28

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 4218

Re: El. schéma bodovací svářečky KM 12 C

To už je z oblasti humoru. Něco jako: "Dědečku se..te si na kšandy. Co kšandy? Na ty já se.u!


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#13 14-10-2020 16:37:27

* aleš *
Člen
Registrovaný: 14-10-2020
Příspěvky: 1

Re: El. schéma bodovací svářečky KM 12 C

pokud by někdo měl schema/dokumentaci k bodovce KM 12C, prosím o zaslání na email: a_litera@email.cz

Děkuji

Offline



#14 31-12-2021 11:13:26

TOMY199
Člen
Registrovaný: 19-04-2008
Příspěvky: 184

Re: El. schéma bodovací svářečky KM 12 C

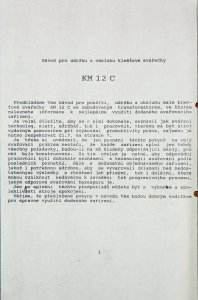

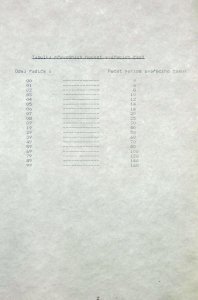

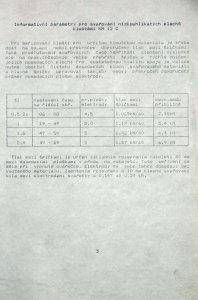

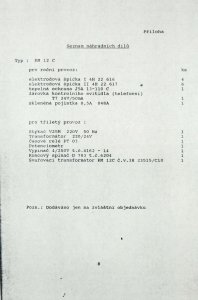

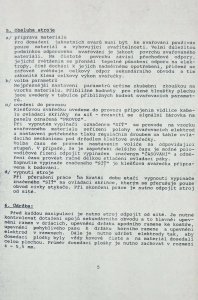

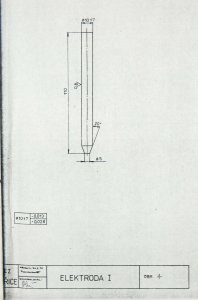

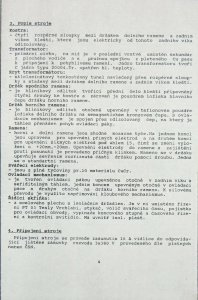

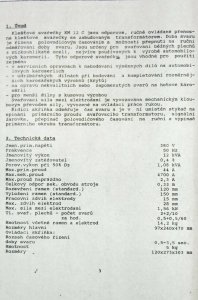

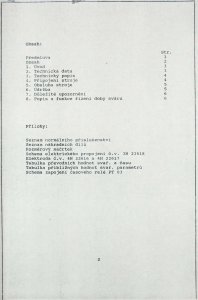

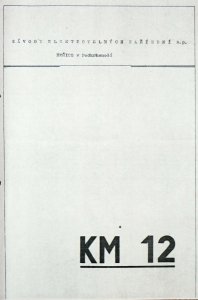

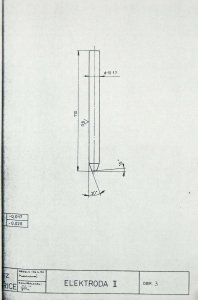

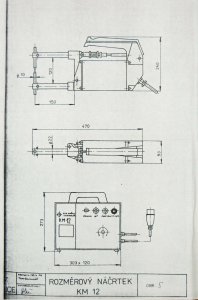

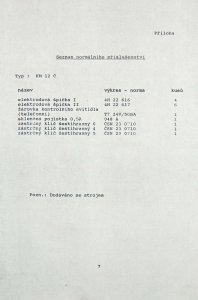

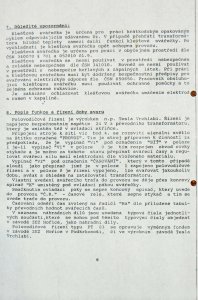

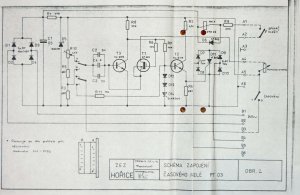

http://www.svarforum.cz/forum/uploads/thumbs/408_dscn8143.jpg

http://www.svarforum.cz/forum/uploads/thumbs/408_dscn8144.jpg

http://www.svarforum.cz/forum/uploads/thumbs/408_dscn8145.jpg

http://www.svarforum.cz/forum/uploads/thumbs/408_dscn8146.jpg


http://www.svarforum.cz/forum/uploads/thumbs/408_dscn8147.jpg

http://www.svarforum.cz/forum/uploads/thumbs/408_dscn8148.jpg

http://www.svarforum.cz/forum/uploads/thumbs/408_dscn8149.jpg

http://www.svarforum.cz/forum/uploads/thumbs/408_dscn8150.jpg

http://www.svarforum.cz/forum/uploads/thumbs/408_dscn8151.jpg

http://www.svarforum.cz/forum/uploads/thumbs/408_dscn8152.jpg

http://www.svarforum.cz/forum/uploads/thumbs/408_dscn8153.jpg

http://www.svarforum.cz/forum/uploads/thumbs/408_dscn8154.jpg

http://www.svarforum.cz/forum/uploads/thumbs/408_dscn8155.jpg

http://www.svarforum.cz/forum/uploads/thumbs/408_dscn8156.jpg

http://www.svarforum.cz/forum/uploads/thumbs/408_dscn8157.jpg

http://www.svarforum.cz/forum/uploads/thumbs/408_dscn8158.jpg

Editoval TOMY199 (31-12-2021 11:37:13)

Offline



#15 01-01-2022 11:00:36

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 3401

Re: El. schéma bodovací svářečky KM 12 C

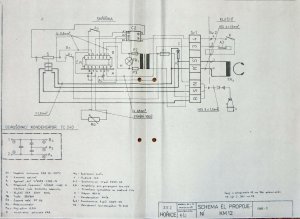

Tommy děkujeme ti . Ale jedna prosba , legenda u obrázku propojení není čitelná . Dal by se sem dát snímek jen té legendy ? Děkuji i za jiné .

Offline



#16 01-01-2022 13:59:20

Radim
Člen
Místo: Severní Morava
Registrovaný: 17-12-2008
Příspěvky: 3682

Re: El. schéma bodovací svářečky KM 12 C

V rozlišení  cca 650 x 450 bodů  tam  toho  moc vidět  nebude. Nevím  teď z  hlavy,  jaké  jsou  liity pro  uvádění  obrázků tady ve fóru, ale určitě původní  rozlišení  bude mnohem  větší.
Hoď to  třeba na server  "Ulož to"  a zaheslované  a tady uveď adresu  a heslo.
A jestli si  chceš s tím  hrát, tak  uprav v grafickém  editoru nebo  nadstavením  skeneru  a novým  oskenováním  šedivý podklad těch  výkresů na bílý a formát obrázků  převeď na pixelový  s beze ztrátovou  komprexśí.  Třeba starší  GIF nebo  novější  PNG,  ne formát  jPG.  Ten  je optimalizovaný  na fotky s postupnými  neostrými  přechody,  má ztrátovou  kompresi  a hlavně při  vyšší  kompresi  neumí  dobře zobrazovat  hrany a čáry ve výkresech.

Online



#17 01-01-2022 17:33:19

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 3401

Re: El. schéma bodovací svářečky KM 12 C

Není proč , ostatní je čitelné ale právě ta dvoustrana je problém . Když vyfotí jen ten roh , bude super . Kdyby všichni dali svá schemata alespoň takto .....

Offline



#18 06-01-2022 17:25:16

TOMY199
Člen
Registrovaný: 19-04-2008
Příspěvky: 184

Re: El. schéma bodovací svářečky KM 12 C

Nemám návod v papierovej forme, mam to len v počítači.


https://ulozto.sk/folder/vtm5oN5UR8C5#! … E+qGp2AD==

Offline



#19 06-01-2022 22:49:17

senior
Člen
Registrovaný: 14-10-2011
Příspěvky: 1280

Re: El. schéma bodovací svářečky KM 12 C

Urobil som z tých jpg-čiek jeden .pdf, upravil a hodil naspäť na ulozto.cz:
https://ulozto.cz/file/KHVdVYpkEITZ/km- … EOIIH0LzEz
Je čitateľná aj legenda.

Editoval senior (06-01-2022 22:58:26)

Offline



#20 07-01-2022 07:42:44

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 3401

Re: El. schéma bodovací svářečky KM 12 C

Děkujeme ti tomy .
