#76 18-02-2016 06:14:29

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 2947

Re: Čerpadlo k vodnímu chlazení hořáku

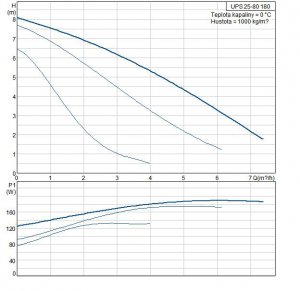

Jsou dvě věci . Když jsem dobudovával barák , tak chyběly prachy . Tak jsem si přinesl čerpadlo ze šrotu . No a topení na konci vedení netopilo . Tak jsme s tchánem sháněli další . Měli jsme jich několik . Nakonec to tchána naštvalo , udělal zkouškové potrubí s manometrem a bylo jasno . Ta čerpadla nedávala téměř žádný tlak . Tak jsme koupili nové a od té doby 6 let bez problému . To je A . A za B , vyrábějí se stejně vypadající oběhovky v řadě , ale mají jiný index a právě dodaný tlak . Na rozdíl od tvrzení nahoře , nerozumí tomu , tlak je nejvyšší při uzavření výtlaku čerpadla . Je to vidět na grafu čerpadla , u některých může dojít k minimálnímu poklesu v řádu procent . Čerpadla bez elektroniky . S tím , jak se zmenšuje hydraulický odpor soustavy , tím větší kubíky čerpadlo dodá při nižším tlaku . Dal jsem sem graf 60-ky . To číslo znamená dm vodního dloupce , co natlačí do "zratu" nové čerpadlo . ty tři čáry jsou pro stupně , které lze na čerpadle přepínačem nastavit . Přepínají se tím vinutí ve statoru motoru . No a správně navržené čerpadlo by mělo vyhovovat střednímu stupni , aby se po částečném oběhání dalo pustit na vyšší výkon . Pro zdejší účely se budeme bavit vždy jen o nejvyšších stupních . Jsou řady např. 25-25 , 25-40 , 25-60 , 25-80 , 25-120 - toto dá do zkratu 1,2atm , což je ažaž . No a když budete brát ze šrotu , je třeba vzít s nejvyšším indexem . Tož tak .
http://www.svarforum.cz/forum/uploads/thumbs/1325_obihovka.jpg

Offline



#77 18-02-2016 08:23:34

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 1913

Re: Čerpadlo k vodnímu chlazení hořáku

bobobo, nechápu, proč sem dáváte ukázku oběhových čerpadel. kdyby byla vhodná, tak by se jistě používala. Když uvádíte, ža UPS 25-120 dá tlaku až až, tak musím znovu zopakovat (už jsem to sem jednou psal) že požadavek Abicor Binzel na zdroj chlazení je: tlak min.2,5Bar (max 3,5Bar), min.průtok 0,7m/min. To je 42l/h. Tak prosím najděte charakteristiku uvedeného čerpadla, zakreslete tento bod do charakteristiky a ukažte to tady. Ještě poznámka: v EÚ se smějí prodávat jen oběhovky elektronické. Tahže bych to shrnul: o oběhovkách se tu bavit raději nebudeme.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#78 18-02-2016 11:03:05

m.evil
Člen
Registrovaný: 22-10-2007
Příspěvky: 1681
Web

Re: Čerpadlo k vodnímu chlazení hořáku


BERLAN BWIG 180 , Plazma DEDRA DESPi40, TMB-125, POWERMAT S-MAT 160

Offline



#79 18-02-2016 11:19:51

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 2947

Re: Čerpadlo k vodnímu chlazení hořáku

Není důvodů se nebavit , mnozí je mají i zdarma .

Offline



#80 18-02-2016 13:18:52

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 1913

Re: Čerpadlo k vodnímu chlazení hořáku

Myslel jsem to v souvislosti s vodním chlazením hořáku. Když je mají zdarma, tak by bylo asi vhodné za sebou zapojit 3ks. Já mám doma také několik takových čerpadel a přesto jsem se rozhodl použít čerpadlo objemové, které je pro tento účel vhodné.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#81 18-02-2016 13:32:12

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 2947

Re: Čerpadlo k vodnímu chlazení hořáku

Však si dělej co chceš , já budu také a ostatní nech na ostatních . Osvětlil jsem jim , co by měli na označení hledat . Co jsi osvětlil ty ?

Offline



#82 18-02-2016 14:52:38

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 1913

Re: Čerpadlo k vodnímu chlazení hořáku

Já jsem uvedl, jaké parametry jsou potřeba pro chlazení hořáků TIG výrobce Abicor Binzel. To považuji za základní údaj, ze kterého se musí vycházet při návrhu chladící jednotky. Na základě tohoto údaje lze naprosto jasně usoudit, že uvažovat s oběhovým topenářským čerpadlem je PTÁKOVINA. To považuji za naprosto základní osvětlení.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#83 18-02-2016 14:58:11

Rellik
Člen
Registrovaný: 20-09-2011
Příspěvky: 1587

Re: Čerpadlo k vodnímu chlazení hořáku

Když jsem řešil čerpadlo já při stavbě chladícího modulu, tak jsem se díval i na tyto vodní čerpadla do karavanů http://www.karavan.cz/navod-cerpadlo-shurflo.html Parametrově jsou dost podobné jako originální čerpadla, ale o polovinu levnější. No nicméně nakonec jsem sehnal na aukru za 500,- přímo originální čerpadlo ze svářečky, takže jsem to dál už neřešil...


JET TIG II + Parweld PRO17 Air Cooled Pro-Grip Tig + Parker SGT 18, Speedglas 9100X Pegas 200 MIG Man PFC
Není nic co by nebylo možné, stačí jen najít tu správnou cestu.
http://dv-foto.cz

Offline



#84 15-04-2018 00:38:05

Aleš_
Člen
Registrovaný: 13-05-2008
Příspěvky: 329

Re: Čerpadlo k vodnímu chlazení hořáku

Zdravím vespolek a dovoluji si oživit toto téma se svým dotazem. Podařilo se mi koupit na bazoši čerpadlo CEME MTP600 za 500Kč, ale někdo ho odpojil přímo u motoru a já si teď nejsem úplně jistý správným zapojením. Bohužel i google mě tentokrát zklamal. Motor je standardní jednofázový s běhovým kondenzátorem. Z motoru jdou 4 dráty, modrý, hnědý a dva bílé. Mezi hnědým a modrým jsem naměřil cívku 80mH, 107Ω. Mezi hnědým a jedním bílým jsem naměřil 176mH, 220Ω. Z tohoto a barevného značení usuzuji, že první bude hlavní cívka a druhá je pomocná cívka. Mezi posledním zbývajícím drátem (druhý bílý) a hnědým jsem naměřil 0Ω a předpokládám, že to bude tepelná ochrana, kterou by měl tento motor mít. Nevíte někdo o co přesně se jedná? Nějaký spínač, který rozpíná při určité teplotě? Ideálně kdyby měl někdo nějakou dokumentaci k tomuto čerpadlu. Já našel jen nějaké reklamní brožury. Díky.

Offline



#85 15-04-2018 00:51:57

franta 486
Člen
Registrovaný: 30-04-2011
Příspěvky: 123

Re: Čerpadlo k vodnímu chlazení hořáku

Vždyť jsis to sám změřil. Hnědý L, modrý N, oba bílé na kondenzátor.
http://www.spaw-serwiscz.pl/pub/DTR_MTP-600.pdf

Offline



#86 15-04-2018 08:00:18

Rellik
Člen
Registrovaný: 20-09-2011
Příspěvky: 1587

Re: Čerpadlo k vodnímu chlazení hořáku

Mě se zdá, že zapojení namalované na vnitřní straně víčka. Jinak zapojení jak píše franta... wink


JET TIG II + Parweld PRO17 Air Cooled Pro-Grip Tig + Parker SGT 18, Speedglas 9100X Pegas 200 MIG Man PFC
Není nic co by nebylo možné, stačí jen najít tu správnou cestu.
http://dv-foto.cz
