#1 07-01-2018 12:16:37

Severin
Člen
Registrovaný: 07-01-2018
Příspěvky: 3

Telwin Quality 220 AC|DC 4P na 5P

Zdravím, mám problém so zapojením staršej zváračky Telwin Quality.
Podobné príspevky síce už existujú ale nenašiel som v nich riešenie.
Zváračku chcem používať na 400 V zapojeni ( dá sa prepnúť aj na 220 V, ale to nechcem)
Mám doma 5P zásuvku a koncovka zváračky je 4P.
Zváračka pri 400 V zapojení používa len dve fázy.
Najpr som zastrčku teda zapojil L1 + L2 + PE ale vtedy vôbec nezvára.
LEN pokusne som zapojil L1 + L2 + N ( cez žltozelený vodič)- vtedy funguje.
Je mi jasné, že sa týmto zapojením bez ochrany na kostru nemôžem pracovať.
Známy elektrikár mi poradil, že mám vymeniť kábel zváračky za 5 vodičový , s tým že N zapojím vnútri v zváračke.
Hľadal som či niekde z vinutia to nejde znovu na kostru, s tým že tam by som to prerušil a zapojil to N. Ale nič také tam nevidím.
Možno je to celé zlý prístup a treba to spraviť inak.
Má niekto skúsenosti ?

Editoval Severin (07-01-2018 16:00:14)

Offline



#2 07-01-2018 13:46:46

Aleš_
Člen
Registrovaný: 13-05-2008
Příspěvky: 425

Re: Telwin Quality 220 AC|DC 4P na 5P

Po rozdělení PEN na PE+N v síti TN-S už se nesmí nikde znovu spojit. Elektrikář Vám radí správně. Je potřeba, aby ze spotřebiče šel samostatně N a PE. Pokud nejsou uvnitř svářečky samostatné svorky N a PE, ale je tam jen jedna PEN, bude to problém. Nejspíše bude potřeba projít celou svářečku a odpojit živé části od šasi a vytvořit tak samostatné N a PE svorky. Při úplném rozpojení byste měl mezi nimi naměřit odpor řádu megaohmů. Tady je obrázek, kde je vidět o co jde:
https://publi.cz/books/260/images/pics/1_10.jpg

Editoval Aleš_ (07-01-2018 13:50:08)

Offline



#3 07-01-2018 15:55:36

Severin
Člen
Registrovaný: 07-01-2018
Příspěvky: 3

Re: Telwin Quality 220 AC|DC 4P na 5P

Možno by sa N pol dal nájsť na svorkách spínača, ale neviem ako.
Zajtra skúsim obvolať nejaké servisy na okolí, či by to nevedeli spraviť.

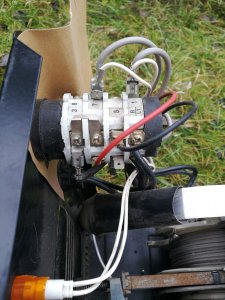

Foto spínača + dole je vidno ako ochranný vodič ide priamo z prívodného káblu na kostru.
Ten neizolovaný hliníkový vodič dole nad ochranou, je zásuvka na zvárací kábel.

http://www.svarforum.cz/forum/uploads/thumbs/8245_img_20180107_134030.jpg

http://www.svarforum.cz/forum/uploads/thumbs/8245_img_20180107_134135b.jpg

Offline



#4 07-01-2018 17:32:57

Atlan
Člen
Registrovaný: 18-07-2011
Příspěvky: 1400

Re: Telwin Quality 220 AC|DC 4P na 5P

ZAvolaj si elektrikara, cele je to nejake divne. Navyse z tych fotiek to ani nesmie cez zltozeleny fungovat, ten je tam cisto ako PE (ani ako PEN nemoze byt pouzity)

Podla vsetkeho vidim len 2zilovy kabel. Tak ze jedine nerozumne riesenie ktore ma napada a je hodne cinskeho sudruha je take. Ze sa tie cierne pripoja medzi 2 fazi a vtedy ide prepinac na 380V a pri prepnuti na 230 to zhori.
A ked sa  cierny da na fazu a druhy cierny na N ta kto bude fungovat pri prepnuti na 230V.

V kazdom pripade to chce elektrikara !!!!  A skonci to vymenou za 5kolik s 5zilovym kablom

Editoval Atlan (07-01-2018 17:37:45)

Offline



#5 07-01-2018 19:06:03

Severin
Člen
Registrovaný: 07-01-2018
Příspěvky: 3

Re: Telwin Quality 220 AC|DC 4P na 5P

Atlan napsal(a):

ZAvolaj si elektrikara, cele je to nejake divne. Navyse z tych fotiek to ani nesmie cez zltozeleny fungovat, ten je tam cisto ako PE (ani ako PEN nemoze byt pouzity)

Podla vsetkeho vidim len 2zilovy kabel. Tak ze jedine nerozumne riesenie ktore ma napada a je hodne cinskeho sudruha je take. Ze sa tie cierne pripoja medzi 2 fazi a vtedy ide prepinac na 380V a pri prepnuti na 230 to zhori.
A ked sa  cierny da na fazu a druhy cierny na N ta kto bude fungovat pri prepnuti na 230V.

V kazdom pripade to chce elektrikara !!!!  A skonci to vymenou za 5kolik s 5zilovym kablom

Jednoduché prepnutie na 230 V ani nejde, lebo je tam taká sofistikovaná samorezka :-) ktorá blokuje otočeniu vypínača do opačnej polohy
Bolo to myslené asi tak, že najprv treba spraviť zmenu zapojenia spínača a až potom prepúť na 230 V.
Aj keby som to chcel prehodiť na 230 V, tak na tom spínačí nevidím nikde označenie N.
Nevie niekto, akoby sa dal ľahko zistiť merákom, ktorý kontakt na spínači je N ?

Nepodarilo sa mi vygoogliť nikde schému zapojenia.
Našiel som len návod na obsluhu, dokonca aj v slovenčine, kde bolo len toto:

PRIPOJENIE DO SIETE
Aby ste dodržali požiadavky stanovené normou EN 61000-3-11 (Flicker),
doporučujeme vám pripojiť zvárací prístroj k bodom rozhrania
napájacieho rozvodu s impedanciou nepresahujúcou Zmax = 0.06 Ohm
Zvárací prístroj spĺňa požiadavky normy IEC/EN 61000-3-12.

ZÁSTRČKA A ZÁSUVKA
Pripojte k napájaciemu káblu normalizovanú zástrčku (2P + PE, 3P +
PE) s vhodnou prúdovou kapacitou a pripravte sieťovú zásuvku
vybavenú poistkami alebo automatickým ističom; príslušný zemniaci
kolík bude musieť byť pripojený k zemniacemu vodiču (žltozelený)
napájacieho vedenia.
Pre zváracie prístroje s dvomi napájacími napätiami je potrebné
zaistiť rukoväť prepínača pre zmenu napätia skrutkou v polohe
odpovedajúcej napájaciemu napätiu, ktoré je skutočne k dispozícii.

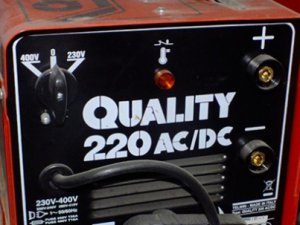

http://www.svarforum.cz/forum/uploads/thumbs/8245_1650181b.jpg

Editoval Severin (07-01-2018 19:08:23)

Offline



#6 07-01-2018 23:29:49

Aleš_
Člen
Registrovaný: 13-05-2008
Příspěvky: 425

Re: Telwin Quality 220 AC|DC 4P na 5P

Pokud tam nulák není, což by naznačoval poslední odstavec "Pripojte k napájaciemu káblu normalizovanú zástrčku (2P + PE, 3P + PE)", tak potom ho těžko najdete. Ale pak nevím, proč Vám to nefungovalo, když jste to připojil na L1 + L2 + PE, jak jste psal hned na začátku. A naopak, proč to fungovalo na L1 + L2 + N. Ten zelenožlutý ve svářečce by skutečně neměl být použitý jako PEN, ale jen jako PE. Je to opravdu divné a tuplem to přepínání na 230/400V. Navíc když není schéma - přikláním se k doporučení svěřit to elektrikářovi.

Offline
