Trojfázový svářecí stroj - upgrade

Zdravím ve spolek
Po nějaké době jsem se pustil do upgradu stávajícího stroje který jsme cca před 20 rokama rekonstruovali s otcem. Prapůvodně to bylo pouze trafo s usměrněním 6 diodama a brutální odporový reostat který se již nedochoval - tohle vyrobil otec včetně převinutí sekundáru trafa a před oněma 20 rokama jsem se do toho vložil já s řízením tyristorů.
Můj současný upgrade spočíval pouze v dodání pomocných zapalovacích diod (teda tyristorů v roli diod), dodání externího odporníku 2 ohmy, kontrolky správného pořadí fází a drobných úprav svorníků, kabelů uvnitř.
Schema výkonové části je nakresleno podle skutečnosti ale schema řádící části se bohužel nedochovalo. Letmo si pamatuju operáky MA1458, oscilátorky s jedním tranzistorem a feritová trafka. Regulace je prováděna víceotáčkovým potenciometrem a je i dálkový řízení. Jednotka má vstup 0 - 10V pro otevření tyristorů od nuly do 180 stupńů.
Zapalovací napětí cca 100V. Oblouk po posílení zapalovacího obvodu mnohem lépe chytá viz video: https://streamable.com/7e5k4 Délka oblouku i 3 cm!

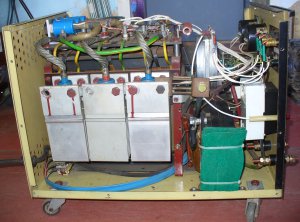

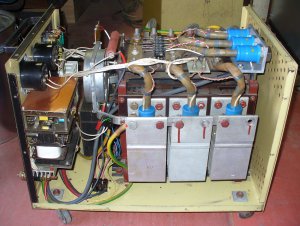

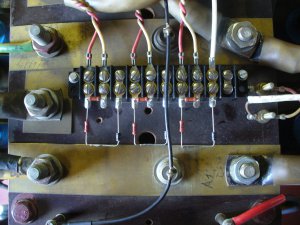

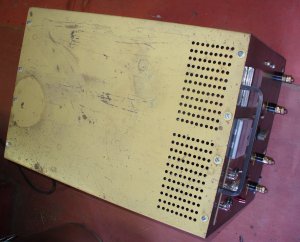

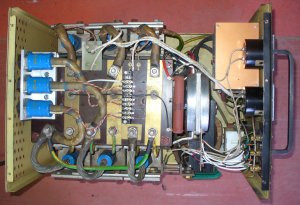

Více viz fotky:

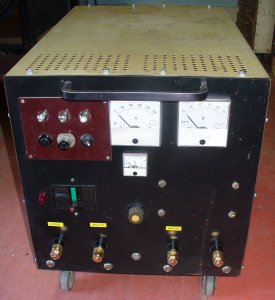

http://www.svarforum.cz/forum/uploads/thumbs/8918_stroj-foto1.jpg

http://www.svarforum.cz/forum/uploads/thumbs/8918_stroj-foto2.jpg

http://www.svarforum.cz/forum/uploads/thumbs/8918_stroj-foto3.jpg

http://www.svarforum.cz/forum/uploads/thumbs/8918_stroj-foto4.jpg

http://www.svarforum.cz/forum/uploads/thumbs/8918_stroj-foto5.jpg

http://www.svarforum.cz/forum/uploads/thumbs/8918_stroj-foto6.jpg

http://www.svarforum.cz/forum/uploads/thumbs/8918_stroj-foto7.jpg

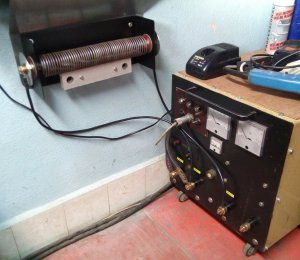

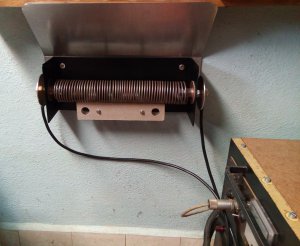

Detail odporníku:

http://www.svarforum.cz/forum/uploads/thumbs/8918_stroj-foto8.jpg

http://www.svarforum.cz/forum/uploads/thumbs/8918_stroj-foto9.jpg

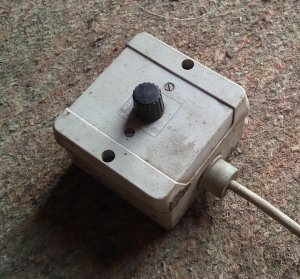

Regulace dálková:

http://www.svarforum.cz/forum/uploads/thumbs/8918_dalkove-rizeni.jpg

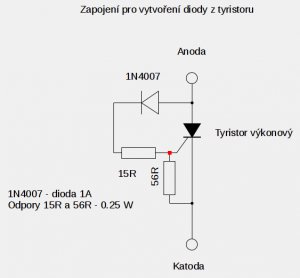

Dioda z tyristoru aneb jak na to:

http://www.svarforum.cz/forum/uploads/thumbs/8918_dioda-z-tyristoru.png

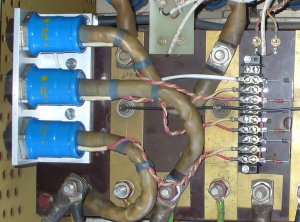

Detail přidaných tyristorů v roli diod:

http://www.svarforum.cz/forum/uploads/thumbs/8918_pridane-tyristory-diody.jpg

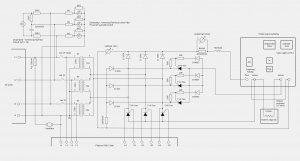

A konečně schema:

http://www.svarforum.cz/forum/uploads/thumbs/8918_svarecka-otec-schema-vykonova-cast.png


Kutil, elektronik
Moje konstrukce svářecího stroje: http://www.svarforum.cz/forum/viewtopic.php?id=11584
