Je to v háji,větev která živí ps 24V je KO.

Editoval lantros7 (10-05-2018 21:21:38)

Proměřil jsem ohmetrem jak na napětí,tak i na odpor.
Naměřeny nulové hodnoty.
Pak mám pár otázek.
Dá se sehnat náhradní transformátor?
Převíjí někde takové transformátory?
Vyřešil by se problém náhradním transformátorem napájející pouze posuv drátu?
Díky za rady.

Editoval lantros7 (03-06-2018 09:50:34)

lantros7 napsal(a):

Proměřil jsem ohmetrem jak na napětí,tak i na odpor.
Naměřeny nulové hodnoty.

Vyřešil by se problém náhradním transformátorem napájející pouze posuv drátu?
Díky za rady.

Nulové hodnoty na napětí znamenají přerušené vedení-přepálené, nulová hodnota na odpor znamená zkratované vedení nebo nesprávně nastaven rozsah ohmetru, 10 ohmu na sekundáru může být OK a na ohmetru to bude vypadat jako nula.

Motoru posunu a i desce je jedno z jakého zdroje je napájen, druhé malé trafo na 24V to vyřeší a naopak bude posun kvalitnější než při napájení ze společného trafa. Pro jistotu změřte, zda napájecí vinutí není propojené v trafu s nejakým dalším vinutím. Ty dva dráty co vedou společně a ukazujete na ně šipkou nejsou na konci propojené, třeba po zapájení do desky? Pokud ano, co napájí ten další drát? Může se jednat o zapojení do usměrnovače s dvěma diodama na místo můstku ale i o něco jiného. Vše je řešitelné druhým tráfkem, jen vždy jinak. Otázkou je, proč vinutí přehořelo a zda k tomu nedojde zas.

Pokud jsou ostatní vinutí v pořádku, tak je zbytečná investice do převíjení a zkusil bych to řešit dalším tráfkem.

Možná je matoucí fotka, ale pokud je vinutí mezi drátem 1 a tím co označujete, tak přehoření takhle silného drátu by bylo na trafu vidět očouzením a opálením plastu. Připadá mi to jako drát s průměrem 1 mm. Je nějaké napětí na ostatních vinutích?

Editoval Charon (04-06-2018 21:43:13)

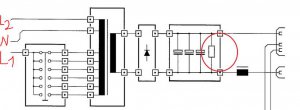

Nevím, jestli se jedná o stejný přístroj, ale nějaké schéma je tady: https://www.elektroda.pl/rtvforum/topic3337119.html

A není to nějaké pomocné vinutí pro napájení nějakého příslušenství, třeba ventilátor nebo pod.?

Obyčejným ohmmetrem tady toho moc neproměří, odpory vinutí v jednotlivých sekcích budou řádově desetiny ohmu a to je pod rozlišovací schopností běžných multimetrů. Vhodný na proměření vinutí by byl třeba tento, nebo nějaký podobný https://ampermetry-a-voltmetry.heureka. … aft-r-200/ . Podle úvodního sdělení (v dotazu v #49, že svářečka vyhazuje jistič) ale může jít o zkrat ve vinutí, případně mezizávitový a ten se ani miliohmmetrem nezjistí, jen snad pokud by byla ve zkratu velká část sekce vinutí.
