Zdravím,

ano, zcela určitě tam mám to mezizávitové. Neznáte, přibližně jakou má mít hodnoto odporu? Abych ho proměřil.

Editoval zbyněk (06-12-2008 16:13:42)

No jo, ale když tam nebyla připojena ŘJ tak tam byl ( na kontaktech žárovky ) odpor nekonečno, ale když jsem zapojil ŘJ tak tam byly cca 3 ohmy.

Pro vylouceni casti dilu zkuste provest totez mereni s pripojenou ridici deskou ale vypnutym vypinacem svarecky.

3kOhm uz je realna hodnota. Prakticky totiz merite odpor primaru trafa v serii s vinutim ventilatoru.
Pro prvni pokus a hledani dalsich zavad muzete i teplotni cidlo vyradit z cinosti. Ale potom pozor na prehrati trafa. Kazdopadne Vas ceka jeste minimalne kontrola triaku, ktery je na desce ridici elektroniky. Pokud mate multimetr s merenim diod, zkuste merit mezi vyvody 2 a 3 (Vase oznaceni) na DPS. Musite namerit "nekonecno" v obou polaritach. Vhodna je take kontrola optotriaku. Provedte stejne mereni jako na triaku ale na vyvodech optortiaku blize k triaku.
Vyhorely odpor bych pro zacatek (a jistotu) nahradil hodnotou 10kohm (puvodni hodnotu bych podle schematu odhadoval na 1kohm). Promerte take odpor potenciometru a prubeh hodnoty odporu od maxima (udaj na potenciometru) az k hodnote v radu ohmu v zavislosti na natoceni.

Editoval pkod (06-12-2008 17:13:20)

Takze se zda, ze problem na primarni strane neni. Tedy alespon podle zakladniho mereni.
Ten odpor, co vyhorel zvolte v rozsahu 1kohm az 10 kohm tak, aby rychlost posunu vyhovovala potrebam pri svareni.

Pro jistotu zmerte jesti izolacni stav mezi vyvody svarecky a krytem. Hlavne izolacni stav mezi potenciometrem a skrini. Pricina poruchy totiz podle meho neni jenom to teplotni cidlo.
Nebude jiste od veci zmerit jeste izolacni stav mezi vodici v hadici k horaku.

Editoval pkod (06-12-2008 17:44:05)

Takže jsem napájel na Řídící desku 10 kOhm, 5 kohm a 1 kOhm a nic. Motor posuvu se nerozeběhnul.
Ta žárovka je je uložena v oranžovém pouzdře , do kterého není příliš vidět, ale v pozdře je vidět odpor a něco jako dioda ( zenerka ) nebo druhý odpor. Na pouzdře té kontrolky je nápis 250V-T120 P.R. a na druhé straně pouzdra je nápis METALFLEX SL 656R7.

Změřil jsem všude izolační odpor a nikde sem nic nenaměřil.

---samotnú dosku pripojiť   fázu na svorku 1 (L1), nulák na svorku 2 (N) a medzi 2 a 3 pripojiť žiarovku cca 40W .....----   Pro kontrolu tryaku desku připojit mimo svářečku?  Ale fáze z vidlice je na kontaku č. 3 a nulák na kontaktu č.2  Kontakt č.1 není s vidlicí propojen. Je to správně jak jste to napsal. Kontakty beru ze své fotografie.

Jak postupovat na rozběhnutí podavače?
Jak proměřit usměrňovač?

Editoval zbyněk (06-12-2008 19:32:07)

Jsem ze Stříbra  od Plzně, ale pracuji ve Staré Boleslavi.

Snímač teploty jsem samozřejmě překlemoval.

Editoval zbyněk (06-12-2008 19:36:14)

Hm...
Podivne. Napeti na trafu i horaku je tedy stale. Takze hlavni trafo bezi porad. Jenze spinaci cast ridici desky se ze sitove strany zda OK.
Je tedy potreba vyzkouset toto:
odpojte petipolovy konektor z ridici desky, ale nechte pripojenou sitovou stranu ridici desky. svarecku zapnete a zmerte napeti na vystupu na horaku.
Pokud tam tentokrate napeti nebude, spojte u zapnute svarecky vyvody 4 a 5 na petipolovem konektoru. Tedy ty posledni dva na kraji blize k tyristoru a "odrusovacimu" kondenzatoru
Svarecka se podle meho predpokladu zapne. Po rozpojeni se zase vypne.
Az tohle overite, napiste.

PS: psal jsem Vam email.

Vy vytažení konektoru je na hořáku napětí od 28V až 40V podle navoleného rozsahu.
Po proklemování se nestalo vůbec nic.

Jaké napětí by mělo být na výstup z optočlenu - nohy směrem k Tranzistoru?

Editoval zbyněk (06-12-2008 20:55:33)

Pokud svarecka bezi u po odpojeni 5ti poloveho konektoru, je spatny obvod kolem triaku. Tedy presne jak pise Hajo1

Optotriak ma na "sekundarni" strane LED. Napeti tam tedy ma byt cca 1,2V pro sepnuti u vypnuteho pod 1V.

To otepleni transformatoru muze byt dane velkym sycenim. Percijenom 30min trvaleho zapnuti je pro tyto trafa "nestandardni".

hajo1 napsal(a):

Zbyněk, ako si dopadol s opravou?

Dotaz sice neni na me, ale Zbynek se neozyva a ani na email neodpovedel. Dokonce ani nevim, jestli svarecku po oprave poradne otestoval.

Je asi skoda se nepodelit o zavery z opravy.
Takze hlavni a prvotni zavada byl v jednom smeru prorazeny optotriak. Tim byl v kazde pulperiode spinan hlavni triak. Vlivem fazoveho posuvu napeti a proudu (indukcnost transformatoru) ale triak vedl v nezatizenem stavu i v casti opacne pulvlny. Stejnosnerne napeti na transformatoru bylo timto minimalni podobne jako prikon (asi 70W). Hluk trafa byl take v "mezich". Problem nastal pri zatizeni (a "nesepnuti" do obou pulvln tlacitkem na horaku), kdy uz trafem tekl velky stejnosmerny proud, trafo se presycovalo a hralo. Na to reagovala vypnutim teplotni ochrana (vratna, ale asi poskozena). Jenze optotriak i pres aktivovanou teplotni ochranu stale spinal hlavni triak a tim se svarecka chovala jako stale zapnuta (byt nesvarela).
Pricinou "umrti" optotriaku byl jednoznacne nevhodny navrh soucastek. Hlavne odpor omezujici proud optotriakem resp. ridici elektrodou hlavniho triaku mel nizkou hodnotu a v dusledku toho se v obvodu objevoval velky spickovy proud. Hodnota osazena na plosnaku byla 22 ohm, pricemz "vhodna" hodnota je minimalne o rad vyssi (maximalni proud optotriakem je 1A). Takze oprava tohoto problemu znamenala vymenu optotriaku a zamenu odporu 22 ohm za hodnotu 340ohm (680 ohm paralelne kvuli vykonovemu zatizeni). Potud jednoducha zavada a jasna pricina.

Problemy s vyhorelou regulaci posuvu jsem ale zprvu povazoval za zahadu. Na pricinu jsem prisel az pri propiskavani kabelaze a plosnaku. Konektor pro desku ridici elektroniky byl totiz (zrejme pro zmateni "nepritele") osazen OPACNE. Pri zapojeni "jak patri" byl pak logicky obvod nefunkcni a vyhorel zminovany odpor v bazi regulacniho tranzistoru. Navic vyhorela z casti draha potenciometru v panelu. To spojeni horaku a plaste svarecky tak byla nespravna stopa. Po pouziti nasili (zapojeni konektoru "opacne") a vymene vyhoreleho odporu (Zbynek zvolil hodnotu 470ohm - ovlivnuje rozsah regulace rychlosti) jiz svarecka fungovala spravne. Nutna bude jeste vymena potenciometru a teplotni pojistky. Odber transformatoru nezatizene svarecky byl asi 50W.

Zaver? pro majitele svarecky tohoto typu a podobnych bych mel radu - vymente odpor v obvodu optotriaku. Pro ostatni pozor na vyrobce "skodice", ktery osazuje konektory opacne .

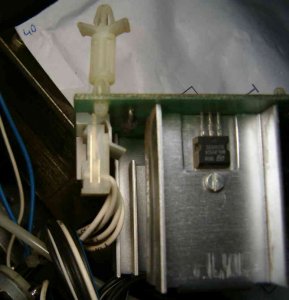

V teto polozici konektoru svarecka funguje

Editoval pkod (28-12-2008 15:50:40)

Mám též starost se svařečkou Elektra Beckum 160.
Zapnul sem svařečku CO,a když sem chtěl svařovat,drát nevyjel průvlakem a i při druhém pokusu vyhodilo jistič.
Zkoušel sem odpojený pohon posuvu,a je v pořádku.
Vyfotil sem tedy základovou desku posuvu.
Diody na obou usměrňovačích na základovce jsou v pohodě.
Pak je zde časovač NE555 a Darlingtonův tranzistor TIP141.
Ještě sem si všimnul,že na jednom z dvou velkých kondenzátorů se doslova vypařila vějířovka,tak sem šroub kontaktu odšrouboval,pilníkem kontakt očistil opálené části,a dal nový šroub i s podložkami.
Může se ta závada týkat toho tranzistoru?
Díky.
