#51 09-07-2011 15:31:33

alfa
Člen
Registrovaný: 08-07-2011
Příspěvky: 5

Re: schémata

Perfektná stránka. Uprimná vdaka prispievateľom.

Offline



#52 04-09-2011 16:00:27

foxmik
Člen
Registrovaný: 09-06-2011
Příspěvky: 1

Re: schémata

Dobrý den. Mám desku elektroniky svářečky WP 350 poničenou časem a mnoha opravami a potřebuji schéma pro její rekonstrukci. Pokud může někdo pomoci budu rád. Děkuji

Offline



#53 04-09-2011 20:08:34

stava
Člen
Registrovaný: 25-09-2010
Příspěvky: 38

Re: schémata

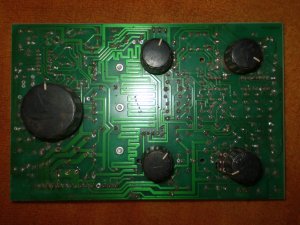

ahojte. dostala sa mi do ruk takato deska. neviete niekto, co je to zac? dakujem
http://www.svarforum.cz/forum/uploads/thumbs/2292_p9040349.jpg[/url]

Offline



#54 04-09-2011 20:14:27

stava
Člen
Registrovaný: 25-09-2010
Příspěvky: 38

Re: schémata

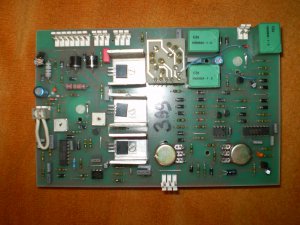

a este z druhej strany
http://www.svarforum.cz/forum/uploads/thumbs/2292_p9040348.jpg[/url]

Offline



#55 04-09-2011 21:54:16

alll
Člen
Místo: ...
Registrovaný: 12-09-2009
Příspěvky: 3579

Re: schémata

nafotte stroj z venu i zevnitř treba si někdo spomene čí je to vyrobek, ale řekl bych zě byto mohla byt slovenska vyroba..


TIGER 205  / BINZEL MB 24/gama 160

Offline



#56 05-09-2011 07:55:38

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 3038

Re: schémata

Jestli to jsou tři tyristory , tak i vzledem k použitým diodám , se měl něco podobného minulý týden na opravu . Nešel posuv drátu , vyráželo pojistky (trubičkové) . Na řadu se budu muset podívat , vypadlo mi .

Offline



#57 05-09-2011 08:07:09

stava
Člen
Registrovaný: 25-09-2010
Příspěvky: 38

Re: schémata

ano a su tam tri tyristory TIC126M.
mam len tuto desku. rad by som ju pouzil v nejakom zapojeni. pomohla by aj schema, ale staci aj nazov stroja z ktoreho to pochadza. robim s elektronikou, ale prekreslovat na schemu je dost zdlhave. dakujem.

Editoval stava (05-09-2011 08:19:16)

Offline



#58 05-09-2011 12:49:30

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 3038

Re: schémata

Mohla by to být elektronika pro COčko i spulzem (nebo i dvoutaktem ) . Já jsem měl nějaký compact 160 , český štítek , výrobce snad cel nebo cle .... Ale podobný meandr a řazení tyristorů , to není asi náhoda . Škoda si nény z Čech , omaloval bych to sám a vrátil ti .

Offline



#59 05-09-2011 22:39:35

stava
Člen
Registrovaný: 25-09-2010
Příspěvky: 38

Re: schémata

mozem ti to nafotit detailne, bez knoflikov. a hodnoty z blizka. len to potom treba zavesit niekde, kde sa da aj vetsie rozlisenie. tvoj mail, alebo ulozto.cz .

Offline



#60 06-09-2011 05:42:00

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 3038

Re: schémata

Víš já nejsem servisák sváření . Dělám elektroniku spoustu let a náhodou jsem měl rozdělané COčko u nás v práci a napohled ta deska velmi připomíná desku z toho našeho COčka . Proto se přikláním k tvrzení , že je to deska z COčka , ale já ti neřeknu z kterého . Mudel bych mít tu desku na stole a omalovat z obou stran , překreslit schema a bylo by . To z fotky nelze , tedy mně ne . smile

Offline



#61 08-02-2012 00:02:59

miso1231
Člen
Registrovaný: 14-11-2011
Příspěvky: 1

Re: schémata

ahojte zevraj tu ma niekto schemy na zvaracky potrebujem na uta200 ale uvital by som aj ine ak sa da prosim poslite mi to niekto na meil velme pekne dakujem miso1231@azet.sk

Offline



#62 25-07-2013 15:58:14

alfa
Člen
Registrovaný: 08-07-2011
Příspěvky: 5

Re: schémata

Dobrý deň.Prosím Vás nemá niekto manuál na bodovačku BV 1521 Bol to výrobok DANUBIUS ELEKTRO BRATISLAVA, predtým BEZ. Alebo aspoň tabulku na približné nastavenie svarovacích parametrov t1, t2 atd.....Za pomoc vopred dakujem. Alfa

Offline



#63 06-08-2013 14:24:59

Jose59
Člen
Registrovaný: 06-08-2013
Příspěvky: 1

Re: schémata

Dobrý den, potřeboval bych sehnat schema ke svářečce - Triodyn Mez Brumov SMB250-1. Díky za pomoc.

Offline



#64 05-09-2013 21:52:23

zal
Člen
Registrovaný: 09-02-2011
Příspěvky: 10

Re: schémata

potreboval by som zapojenie RTB-1 a nemôžem nájsť tú publikáciu "Transformátory pro obloukové svařování"
pošlite mi prosím linku, alebo schemu
zal@pobox.sk
ďakujem

Offline



#65 06-09-2013 13:32:51

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 3038

Re: schémata

Máš to na svarinfu , ke stažení , ale nehledej to pod knihou , ale elektro . smile

Offline



#66 08-09-2013 20:06:48

rasto2
Člen
Registrovaný: 26-10-2012
Příspěvky: 5

Re: schémata

Dobrý Den.Mohol by niekto prosím vás dať schému na Compin 148, alebo aspon fotku z vnútra prístroja.Jedná sa mi zatiaľ o umiestnení meracej prúdovej cievky.Ďakujem.

Offline



#67 19-09-2013 10:59:29

rasto2
Člen
Registrovaný: 26-10-2012
Příspěvky: 5

Re: schémata

Nie nejdem stavat zvaracku, mam to na opravu a niekdo to predo mnou uz pozeral a nezdala sa mi ta cievka ako je umiestnena smile
Hodne sa to podoba na Gamu 165, podla obrazkov ktore som tu nasiel.
Nemate niekdo na tu Gamu 165 schemu ?

Offline



#68 19-09-2013 19:56:59

rasto2
Člen
Registrovaný: 26-10-2012
Příspěvky: 5

Re: schémata

Boli vyhorene vykonove tranzistory spolu s odpormi v baze.Vymenil som aj kondezatory.No a po vymene a zapnuti znovu odstrelilo tranzistory a jednu diodu.
Pritom som to mal pomerane, neviem kde moze byt chyba.

Offline



#69 20-09-2013 07:01:53

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 3038

Re: schémata

Vyměnit celý plošák , kde já jsem to jenom už slyšel ....

Offline



#70 20-09-2013 11:07:50

zdeště
Zablokovaný
Registrovaný: 30-04-2010
Příspěvky: 819

Re: schémata

Dobrý den chlapci,
jeden lepší jak druhý, je třeba poslat svářečku odborníkům a nebo "lacino" vymněnit celou základní desku, když to neumíte.
Je třeba dělat to, co každý umí: zedník - zedníka, kuchař - kuchaře, ten co nic neumí - ten půjde do státní správy /tam je, ale přetlak/ atd.
S pozdravem Zdeště

P.S. atishajn - reklamu na, opravy svářecích zdrojů máte pěknou, jen Vaše výsledky tomu neodpovídají viz příspek č.71


servis,oprava, svářečky,bodovky,plasmy
...dobrý servis, přítel vašich svářeček...

Offline



#71 21-09-2013 19:58:15

rasto2
Člen
Registrovaný: 26-10-2012
Příspěvky: 5

Re: schémata

Tak pani mi aspon poradte, preco streleli tie nove tranzistory,ked neboli pod zatazou, co by som mal skontrolovat?

Offline



#72 21-09-2013 21:12:45

Radim
Člen
Místo: Severní Morava
Registrovaný: 17-12-2008
Příspěvky: 2704

Re: schémata

Jestli už do toho vrtal někdo předtím , tak nikdy není jasné, jestli tam něco neodpojil nebo nepřerušil atd , co je podstatné pro neodstřelení těch trandů. Stejně tak jako není jasné, jestli nebyla přehlédnuta nějaká chyba, která způsobuje totéž.
Bez schématu a pochopení funkce téměř všech součástek jednu po druhé a jejich kontrole takový už někým rozvrtaný "bazmek" nejspíš neopravíš.

Offline



#73 21-09-2013 22:25:01

rasto2
Člen
Registrovaný: 26-10-2012
Příspěvky: 5

Re: schémata

Tak asi mas pravdu.Bez tej schemy je to tazko, keby bolo viac casu, by som sa tomu venoval viac, ale takto narychlo urcite nie.
Ak by nahodou tu schemu niekto mal, tak budem povdacny a mozem sa ku tej oprave znovu vratit.
Dakujem za vase prisprevky.

Offline



#74 16-01-2014 18:04:08

standahu
Člen
Registrovaný: 16-01-2014
Příspěvky: 5

Re: schémata

mám problém svářečka wtu 315.3 na řídící desce shořely 2 odpory na uhel jestli někdo máte schema prosím pošlete na hubajzovi@seznam.cz  Děkuji předem

Offline



#75 16-01-2014 18:28:26

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 3038

Re: schémata

No a co kdyby jsi alespoň poslal dobré foto ? a většinou to má jaksi příčinu a nestačí jen vyměnit a pokud jsou zdrojové , tak by zkušenější člověk odhadl i hodnotu .

Offline
