mel bych jednoduší řešeni  vše integrovane do jedne  male krabičky od omicronu relatka finder s kondiky a odporem jako soft start a tak... mam doma nevyužitou tuto černou krabičku  co je nafoto..

Editoval alll (31-01-2011 19:12:41)

varok: Skusil by som to ešte bez toho dofuku , ako sa to bude správať v praxi.
Ak by to bolo dobre , tak elektroventil by som zapojil hneď za tlačidlo horáku.
Ale boh vie ,ako to pôjde...
Inak nechápem prečo tam chceš dať ten ventil.
Pokial chceš ponechať pôvodny horák , neriešil by som to (za predpokladu , že ten vstavany riadne tesni ).
Ine by bolo , keby si chcel dať nejaky profi horák , tie už nemaju integrovaný ventil v rukoväti...
Moje CO-čko ma tiež vstavany ventil a je to v pohode .
Akurát od toho trochu boli ruka , pri dlhšom zváraní .

Editoval m.evil (31-01-2011 20:30:14)

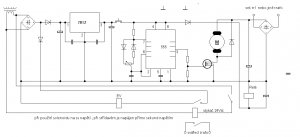

Tak já mám ten ventilek nový, protože jsem menší úpravy trošku zkonil. Tak jsem koupil nový za 180,- kč plus pošta. Takže s netěsností nemám problémy. Chtěl jsem tam ten elektroventil pro jistotu a kdybych v budoucnu něco předělával, tak ať to už mám připravené. Ventil už mám ve svářečce, tak už ho sundávat nebudu. Takže mám vyzkoušet nejdříve ho dát paralelně k relé 1, první obrázek, to bude bez dofuku a kdyby to bylo blbé, tak paralelně k relé 2, poslední obrázek? Tak já to tedy vyzkouším, děkuji.

alll> Allle tu krabičku vedou pod jakým označením v gamasvar servisu? Vypadá to fakt luxusně, jen bych to chtěl omrknout páč přemýšlím nad stavbou OMI 165 den odedne víc a víc.

U těch levných svářeček to podle mě neřeší, nějaký závit sem, závit tam. Udělají plno náhradních dílů a ty potom cpou do různých druhů svářeček a neštve je něco počítat a zkoušet.

bobobo: to už je na mě složité. Udělám to podle pana m.evila. Ten poslední případ.

To je jasné. Ale to je schéma nevím odkud. Kdybych měl už hotové DPS a jenom bych to osázel součástkami a zprovoznil, tak je to něco jiného. Dělal jsem i složitější věci, ale byla to stavebnice. Sám si zvládnu udělat i svoji DPS, ale spíše něco jednoduššího.

no nevim napajet EL. ventil ze svařeciho trafa bude to mit prodlevu a sepne to přívod plynu pozdeji než pojede posuv!! sepnuti plynu by mělo byt dříve než se sepne stykač/rele hlavniho svařecícho trafa  delalo by vam to na žačatku svařování a nakonci neplechu_zaporovane svary moje skušenost taky jsem to tak měl skusmo spojene. fungovalo by to  vpřípadě, že by byl el ventil na 220V paravelne připojen k primaru svařeciho trafa...

Alll: teď vás nějak nechápu. Když zapojím el. ventil plynu na primár sv. trafa, tak je to to samé jako na sekundár. Zapojím to ještě před usměrňovač, abych to napájel střídavým proudem. Levnější svářečky mají ten jednoduchý mechanický ventilek spouštěný tlačítkem na pistoli hořáku, ale viděl jsem i levnou svářečku, která měla el. ventil na primáru trafa a měla spínané sv. trafo. Já nemám spínané trafo, tak si to teď dodělávám. Proto jsou v zapojeních na svarinfu, kterým se inspiruji, ty elektrolitické kondenzátory, které jsou zapojené k těm relátkům ovládající posuv a sv. trafo. Tím je docíleno, že se posuv i sv. trafo s ventilem zapnou současně, ale při povolení tlačítka na hořáku se nejprve vypne posuv a potom až sv. trafo a v mém případě i ventil. To znamená že bude plyn puštěn sice až s trafem, ale svár bude chráněn a po povolení tlačítka se vypne posuv, ale trafo s ventilem bude ještě okamžik sepnuté, tudíš bude svár ofukován plynem stále.

Tak to potom nevím. Ale z čistě praktického hlediska, když zapojíte el. ventil na primární stranu  sv. trafa, vyjde to úplně stejně jako při připojení na sekundární stranu. Trafo je v mžiku připojené atransformuje proud okamžitě, ne až po chvíli.
Samozřejmě nevím, jestli jste to tak zapojoval v době, kdy jste ještě neměl tu desku s elektronikou z Omi 165, nebo už s tou deskou. Navíc nevím, jak je řešeno ovládání Einhel. S jedním jsem svařoval, ale to byla ta modrá 150ka. Podrobněji jsem to nezkoumal, protože ji potom kamarád vytěpal pryč.

Tak to potom nevím. Možná než přijde plyn od elektroventilu k hubici, tak to nějakou dobu trvá, ale podle mě by měl v hadičce nějaký zůstat a při dálším zapnutí tlačítka ten nově puštěný elektroventilem ho popohnat. Ale je to jen má doměnka.

Editoval varok (11-03-2011 09:03:50)

Už jsem psal v tématu o mém Bimaxu, že jsem udělal chybu a asi jsem odpálil regulaci na motorek posuvu. Chtěl bych poprosit o radu. Je to skoro všechno v součástkách SMD, jen výkonový MOSFET tranzistor a jeden kondík je klasický. Je to obvod s IO 4069. Nechtic jsem to přepoloval a něco tam puklo. Žádná poškozená součástka ale není vidět. Všiml jsem si ale, že na vstupu i výstupu je stejná součástka, takový černý větší váleček. Nemohly by to být pojistky? Nechce se mi věřit, že by to nebylo nějak jištěné proti náhodnému zkratu nebo přepolování.

Dioda - propouští je určitým směrem
To tedy znamená že když ji tedy zapojíme seriově tak pokud  přivedeme opačné napětí  tak to máme uzavřené a nepropustí to žádný proud
Pokud bychom  ji dali paralerně tak defakto spojujeme oba polý nakrátko ( zkrat  - těžko říct co to udělá s diodou)

Na diodě vzniká určitý pokles napětí a to podle použitého polovodiče ( můžeme si říc tak do 1 voltu)
Vcelku obrazně by se dalo funkce diody v serii přirovnat válcovým magnetů buď se přitahujou nebo odpuzujou  podle toho jak je k sobě přibližujeme..
Dioda musí být dimensovaná na případný procházející proud. Nemám dnes už žádné informace co se vyrábí a dá sehnat.
Napsal trochu neodborně ,ale snad to pochopíš ,čí případně to někdo napíše srozumitelněji.
