lakybbb · 24-03-2018 20:16:02

Zdravím, máte niekto schému , alebo manuál na MIG FK 300 ?

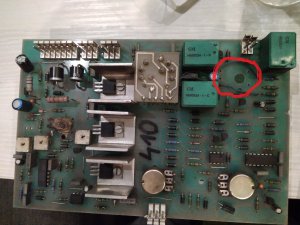

Chýba mi tam jeden potenciometer, neviete niekto aký typ tam má byť ?
Čo sa s ním nastavuje napätie, alebo prúd ?

Editoval lakybbb (24-03-2018 20:26:56)

varok · 24-03-2018 20:41:42

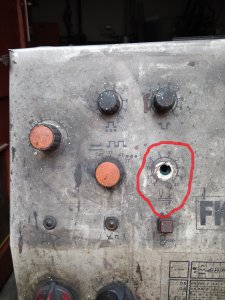

Já bych řekl, že se tím nastavuje výlet drátu, podle značky na panelu, i když je to špatně vidět.

Honza007 · 24-03-2018 22:18:36

Varoku vylet dratu se nenastavuje ten musí mít svářeč v ruce!Tohle spíš tipuji na přibližovací rychlost případně dohoření.Ale na tom fotu je videt uplny H.

lakybbb · 24-03-2018 22:33:43

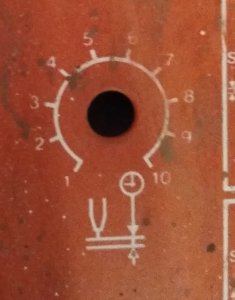

Tento piktogram je tam

varok · 25-03-2018 00:15:51

Tak to bude asi ta přibližovací rychlost, myslíme ale asi to samé, jen jsem to špatně pojmenoval.

jole · 25-03-2018 08:47:56

Jen jestli to není čas pro nastavení bodování. Jole.

Robi G · 25-03-2018 09:17:05

Je to čas dohorenia.

varok · 25-03-2018 11:10:56

jole napsal(a):
Jen jestli to není čas pro nastavení bodování. Jole.

To je podle mě některý z těch 2 horních černých.

SERVISMAN · 25-03-2018 12:07:59

Pokud se nedohledá schéma,nebo stejný stroj k porovnání,pak jedině zkusit nějakou střední hodnou,třeba 10K a vyzkoušet rozsah a případně upravit hodnotu.
Lépe by se to zkoušelo odporovou dekádou,pokud by byla k dispozici.
To,ale vše za předpokladu,že zbytek desky je funkční.

mirakoci · 25-03-2018 16:29:11

Zapátral jsem na netu a objevil toto: http://www.svarforum.cz/forum/zobrobr.p … ag0084.jpg
a ze strany součástek : http://www.svarforum.cz/forum/zobrobr.p … ag0083.jpg
Bude se jednat o podobnou desku .Na desce co má lakybbb mi chybí i potenciometr uprostřed desky v levé části.Deska může být dodatečně upravená tak aby byla funkční.(Domnívám se že se jedná o dohoření drátu a to může být na desce upraveno na pevno a tím pádem potenciometr odstraněn ).Lze se tedy domnívat že tuto svářečku měl v rukách " kutil ".lakybbb dal málo informací-předně jestli svářečka vaří či nikoliv.Zda ji chce renovovat a uvést do života.Z mého pohledu nebude snadné sehnat schéma.Deska ale nevypadá až tak složitě.Při troše trpělivosti by se dalo schéma nakreslit,jelikož se jedná o jednovrstvou desku.
Jsem skálopevně přesvědčen že tato deska by šla nahradit nynější KTC PK024,nebo AEK24.(jedná se o stejné desky ale každá má jiného dodavatele).

Nezbývá nic jiného než popřát hodně úspěchů při pátrání.

alll · 25-03-2018 19:59:29

mirakoci napsal(a):
Zapátral jsem na netu a objevil toto: http://www.svarforum.cz/forum/zobrobr.p … ag0084.jpg
a ze strany součástek : http://www.svarforum.cz/forum/zobrobr.p … ag0083.jpg
Bude se jednat o podobnou desku .Na desce co má lakybbb mi chybí i potenciometr uprostřed desky v levé části.Deska může být dodatečně upravená tak aby byla funkční.(Domnívám se že se jedná o dohoření drátu a to může být na desce upraveno na pevno a tím pádem potenciometr odstraněn ).Lze se tedy domnívat že tuto svářečku měl v rukách " kutil ".lakybbb dal málo informací-předně jestli svářečka vaří či nikoliv.Zda ji chce renovovat a uvést do života.Z mého pohledu nebude snadné sehnat schéma.Deska ale nevypadá až tak složitě.Při troše trpělivosti by se dalo schéma nakreslit,jelikož se jedná o jednovrstvou desku.
Jsem skálopevně přesvědčen že tato deska by šla nahradit nynější KTC PK024,nebo AEK24.(jedná se o stejné desky ale každá má jiného dodavatele).http://www.svarforum.cz/forum/uploads/t … ct0003.jpg

Nezbývá nic jiného než popřát hodně úspěchů při pátrání.

Deska AEK 24 je omnoho levnejěsí než deska KTC PK 024 jednak ma jen 3 potenciomery na přídavnem modulu kdežto AEK 24 ma na přídavnem modulu 4 potenciometry , predfuk, dofuk, dohořeni, výlet...

lakybbb · 25-03-2018 20:09:36

Ďakujem za linky tie so tiež našiel avšak nevidno hodnotu potenciometrov .

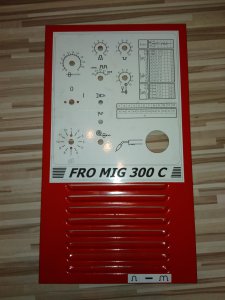

Jedná sa o funkčnù zváračky , len zanedbanú . Repasujem ju dokonalím vyčistením a samozrejme nový nástrek s potlačou. Mám už takto zrepasovanú FRO Saldatura MiG 300c aj tá má podobnú dosku a rovnaké funkcie , no návod nemám ani na tú. Na doske je nápis : pcm897010 MIG.
Podľa piktogramu som myslel si že je to nastavenie hrúbky zváraného materıálu. Lebo aj rozsah od 1 do 10 ma miatol ,keďže zvárať do 10 mm.
Oba stroje sú takmer totožné môžem odmerať na nej aký je tam potencionálne. Na 90% budú rovnaké len som si chcel byť istý. Ako napísal Servisman ozaj su na doske prepojené kontakty. Pri zvárani s FRO 300c som si nevšimol ako vplýva nastavenie toho potenciometra na zváranie. Ak je to ten čas dohorenia , čo to znamená? Čas dofuku plynu ? Alebo to je zas iná funkcia. Zváračka bola používaná profesionálne.
Potenciomer odstránili zrejme v servise asi im ani nechýbal, nepoužívali ho a jeden potenciometra už tiež vidno že nieje pôvodný. No chcel by som ju dať do 100% stavu, tento stroj vyzerá byť dosť kvalitný, zaslúži si druhý život.

Editoval lakybbb (25-03-2018 21:03:37)

mirakoci · 26-03-2018 04:55:51

Doplním že k deskám AEK 24 a KTC 024 se připojují potenciometry s nastavením předfuku,dofuku,dohoření,výletu a jsou tam kontakty pro tlačítko co ovládá test plynového ventilu.Pro úplnost pro desku KTC PK024 se jedná o označení KTC 011 a pro AEK 24 je deska AEK 011.S tou cenou plně souhlasím.
